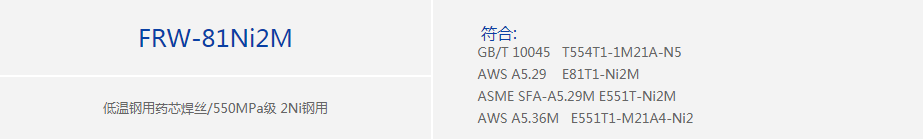

適用于船舶、橋梁、海洋平臺、港口機械、低溫容器等焊接。
混合氣保護藥芯焊絲，可全位置焊接，低溫沖擊性能優異，電弧柔和穩定、飛濺少，成型美觀，脫渣好，煙塵量少，具有優良的焊接工藝性能。

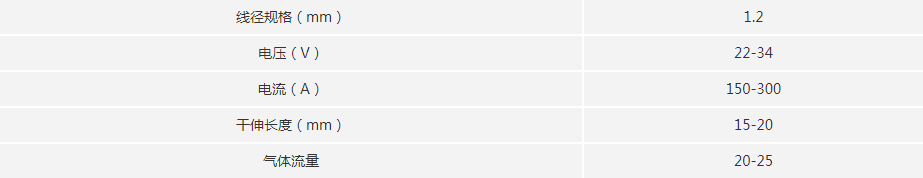

推薦焊接參數：DCEP（DC+）
1.在有風處焊接時要采用防風屏障，以免風大時會引起氣孔的發生。
2.為避免在焊縫中產生冷裂紋，可根據鋼種和工件厚度進行適當預熱，并控制相應道間溫度。
3.預熱及道（層）間溫度150±15℃。
4.焊接前母材表面的水分、銹漬、油污要充分去除。
5.采用CO2氣體焊接，純度須大于99.8%，氣體流量控制在20-25L/min。
6.焊絲的干伸長度應控制在15-25mm范圍內。
7.焊絲拆包后應注意：要采取防潮措施，盡快用完，不要將未使用完的焊絲長期裸放在空氣中。

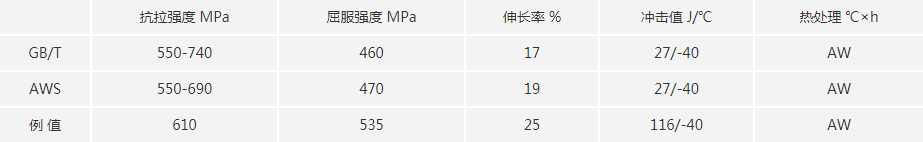

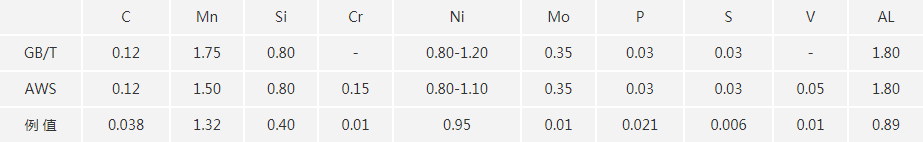

低碳鋼及高強鋼用
藥芯焊絲
